1

检测前的准备

1)、用于进行维氏硬度检测的硬度计和压头应符合 GB/T4340.2的规定；

2)、室温一般应控制在 10~35℃范围内。对精度要求较高的检测，应控制在(23±5)℃。

2

试样

1)、试样表面应平坦光洁，建议试样表面粗糙度应达到表4-9 要求

2)、对于小负荷维氏和显微维氏试样建议根据材料种类选择适合的抛光和电解抛光进行表面处理。

3)、试样或检测层厚度至少应为压痕对角线长度的 1.5 倍

4)、用小负荷和显微维氏检测时，如试样特小或不规则时，应将试样镶嵌或用专用夹具夹持后测试。是

3

检测方法

1)检测力的选择：根据试样硬度、厚薄、大小等情况,应选用表4-10 示出的检测力进行试验。。

2)检测加力时间：从加力开始至全部检测力施加完毕的时间应在 2 ~ 10 s 之内，对于小负荷维氏和显微维氏硬度检测，压头下降速度应不大于 0.2 mm/s。检测力保持时间为 10~15 s。对于特别软的材料保持时间可以延长，但误差应在2之内。

3)压痕中心至试样边缘距离：钢、铜及铜合金至少应为压痕对角线长度的2.5倍；轻金属、铅、锡及其合金至少应为压痕对角线长度的3 倍。

两相邻压痕中心之间距离：对于钢、铜及铜合金至少应为止痕对角线长度的3 倍；对于轻金属、铅、锡及其合金至少应为压痕对角线长度的 6 倍

4)测量压痕两条对角线的长度的算术平均值，也可按公式计算硬度值。

在平面上压痕两对角线长度之差应不超过对角线平均值的5%，如果超过则应在检测报告中注明。

5)在曲面试样上检测，其结果应参照表4-11到表4-16 进行修正。

6)在一般情况下，建议对每个试样报出三个点的硬度测试值。

4

维氏硬度计分类

常用维氏硬度计有2种，下面就常用维氏硬度计使用方法，做下介绍：

1、目镜测量型；

2、软件测量型；

分类1：目镜测量型

特点：

用目镜测量

使用方法：

机器打出（菱形◆）压痕，用目镜测量菱形对角线长度，得出硬度值。

分类2：软件测量型

特点：

用硬度软件测量；

方便、不费眼睛；

可测量硬度、长度、保存压痕图片、出具报告等。

使用方法：

机器打出（菱形◆）压痕，数字摄像头把压痕采集到电脑上，在电脑上测量硬度值。

软件分类：4种

基础版、控制自动转塔版、半自动版、全自动版。

1、基础版

可测量硬度、长度、保存压痕图片、出具报告等；

2、控制自动转塔版

软件可控制硬度计转塔，比如、物镜、压头、加载等；

3、半自动版

配电动X-Y试台、2维平台控制箱；

软件除了自动转塔版功能外，还可设置好间距和点数，自动打点、自动测量等；

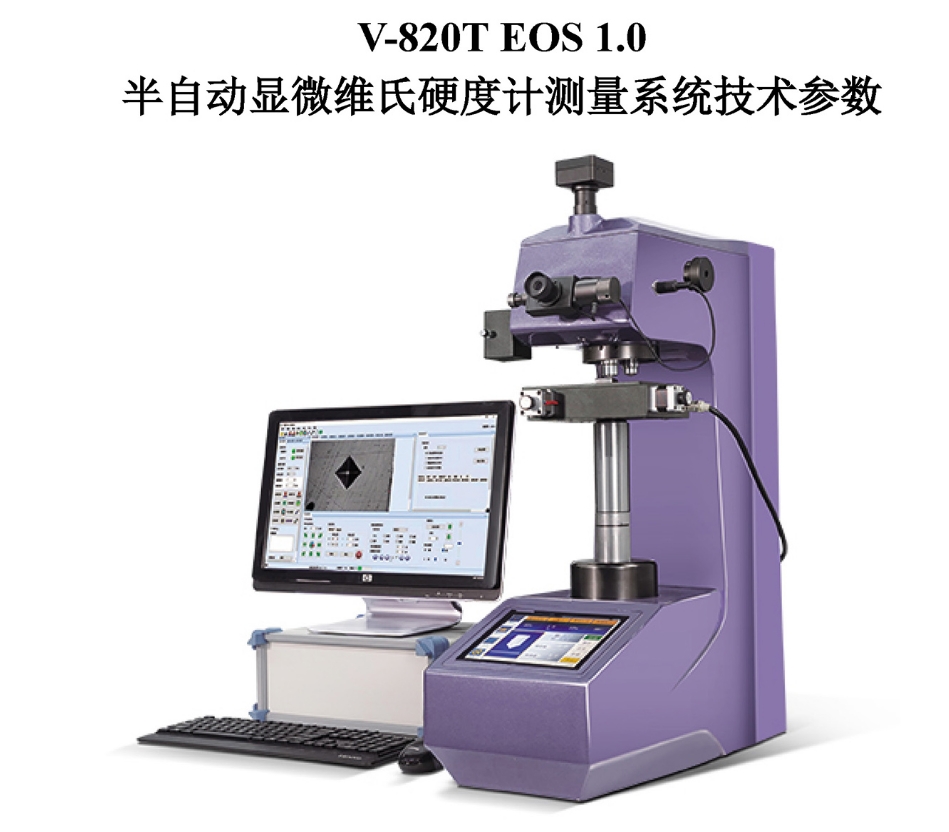

3、全自动版

配电动X-Y试台、3维平台控制箱、Z轴聚焦；

软件除了半自动版功能外，还多了Z轴聚焦功能；
