ASM-3000
移动图像速测仪
宾努克斯是中国最早期研发快速测量软件，最早期进入中国内地生产影像测绘仪的国际专业品牌。
宾努克斯所有机型均配备binocus专业级一键式测量软件，严把质量关，向客户提供最优的产品。
宾努克斯在2005年6月设立了大陆第一个研发基地，2006年1月在中国大陆建立销售服务中心，现在在深圳、上海、江苏、天津、成都、浙江、佛山、台湾等国内首要城市设立多个销售服务分公司, 可为客户提供快速的本地化技术支持和服务。
(A) 设备技术参数清单 | ||||||||||
序号 | 说 明 | 名 称 | 规 格 型 号 | 数量 | 备注 | |||||
I. | 主机
| 主机 | ASM-3000测量主机 | 1 | ||||||
图像传感器 | 高清工业相机 | 2 | ||||||||
测量范围 | 300*200*200mm | 1 | ||||||||
倍率（镜头倍率） | 0.09X | 1 | ||||||||
0.18X | 1 | |||||||||
显示单位 | 0.1μm | 1 | ||||||||
重复精度 | ±2μm | 1 | ||||||||
单画面测量精度 | ±3μm | 1 | ||||||||
拼接精度 | ±5+L/200 μm | 1 | ||||||||
相机接口 | Gige千兆以太网(传输率:1G/S) | 1 | ||||||||
镜头 | 双侧远心镜头 | 2 | ||||||||
软件版本 | Binocus一键式专用软件 | 1 | ||||||||
照明系统 | 透射系统 | 远心透光照射 (颜色:绿色) | 1 | |||||||
落射系统 | 可程控LED (颜色:白色) | 1 | ||||||||
低角度光源 | 可上下移动式光源（颜色：白色） | 1 | ||||||||
电源电压 | AC100~240V 50/60Hz | 1 | ||||||||
相机电压 | 输出/ 额定负荷 DC24V0.6A 以下 | 1 | ||||||||
II. | 软件系统 | 基本软件
| Binocus一键式专用软件 | 1 | ||||||
USB 加密狗 | 1 | |||||||||
(B) 配置清单（标准） | ||||||||||
货品名称
| 型 号
| 数量
| 备注
| |||||||
主机 | ASM-3000 | 1 | ||||||||
主机主要部件 | 载物台 | 1 | ||||||||
载物器具 | 机台玻璃 | 1 | ||||||||
控制箱 | 可程数字光源系统（内置） | 1 | ||||||||
计算机 | 品牌计算机+22“液晶显示器 | 1 | ||||||||
镜头 | 双侧远心镜头 | 2 | ||||||||
摄像机 | 高清工业CMOS相机 | 2 | ||||||||
软件 | Binocus一键式专用软件 （加密狗） | 1 | ||||||||
标准件 | 光学网格玻璃 | 1 | ||||||||
资料 | 用户说明书（光盘） | 1 | ||||||||
上光源 | 环形光源 | 1 | ||||||||
下光源 | 平行远心光源 | 1 | ||||||||
摇杆 | 移动手柄 | 1 | ||||||||
工作台 | 设备工作台 | 1 | ||||||||
（C )软件功能介绍 | ||||||||||
基本测量功能 | 点、线、圆、多点线、多点圆、自动圆、样条曲线、弧、多段圆、自动R角、一键轮廓扫描 | |||||||||
标注功能 | 智能标注、对齐标注、垂直标注、角度标注、半径/直径标注、位置度标注、高度标注 | |||||||||
模板匹配 | 一键移动匹配测量、一键拼接测量、单画面快速匹配测量、多镜头联动测量； | |||||||||
形位公差 | 直线度、真圆度、对称度、位置度、平行度等 | |||||||||
虚拟构造 | 中心线、平分线、切点、圆线切点、圆圆中心、线线中心、最高点、最低点 | |||||||||
参数设置 | 字体、颜色、识别模式、公差大小、操作权限 | |||||||||
报表功能 | SPC分析报告（CPK，CA，PPK，CP，PP值） | |||||||||
软件定制 | CAD导入轮廓曲线分析，自动化管理链接，APP管理应用 (选购项) | |||||||||
检测数量 | 100个数据/秒 | |||||||||
模板数量 | 不限 | |||||||||
驱动模式 | 可程控电机 | |||||||||
I. 技术描述 Technical Description
A. 主机 Machine：

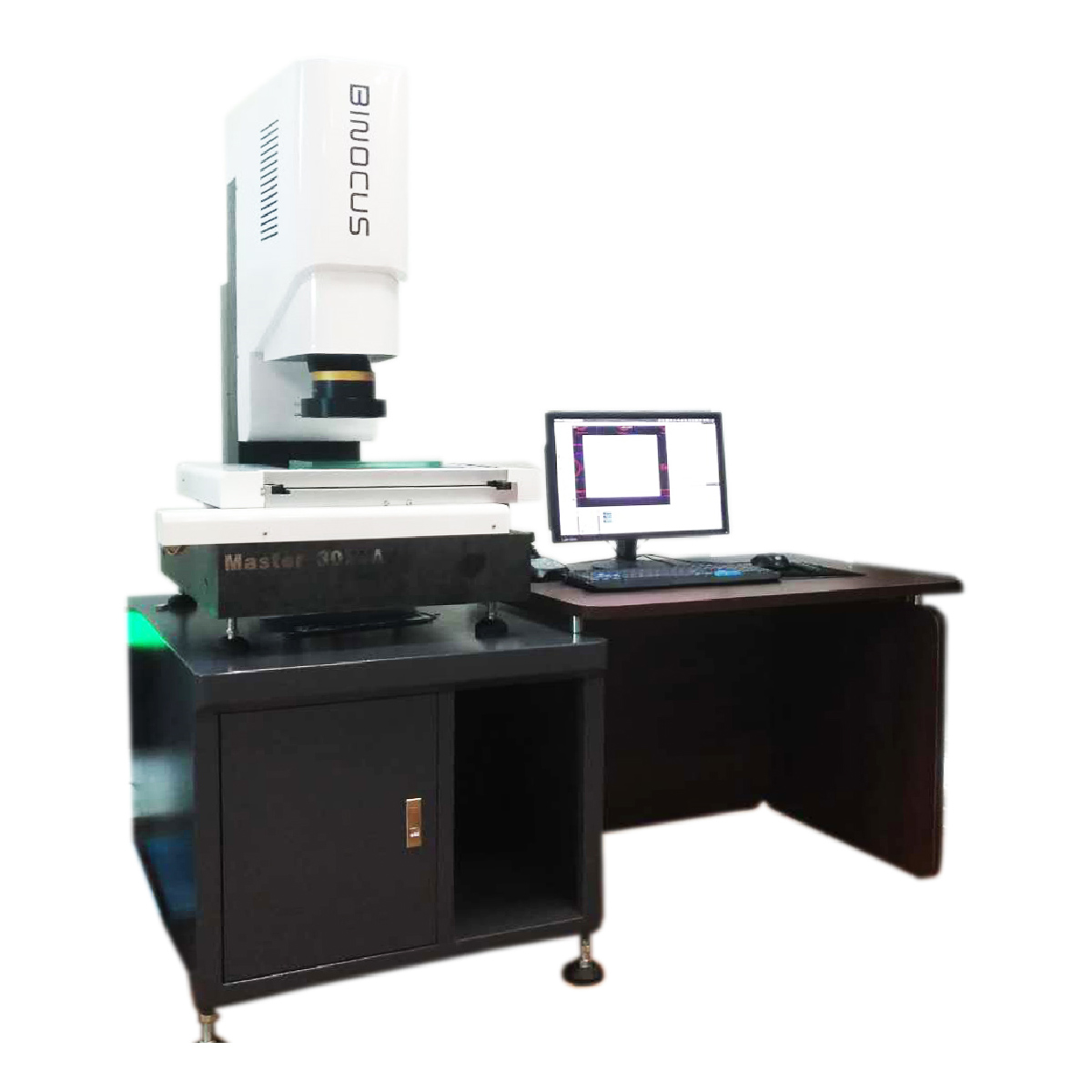

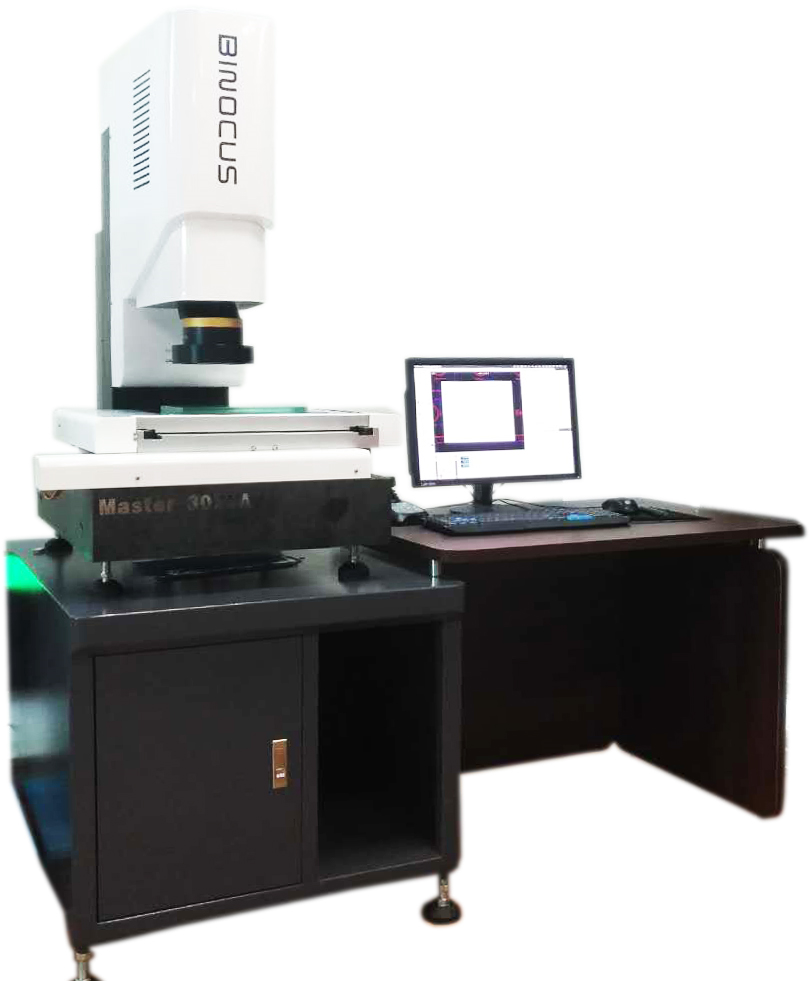

ASM-3000移动图像速测仪系统是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。尤其可以满足工业生产对高性能测量产品的要求。
采用高精密直线导轨，减少工作台移动误差；通过工作台移动拍照方式来无缝连接图片，批量测量过程中，通过摄取单画面视场产品图像，能完美将不同画面的图像进行位移拼接。
该测量机的精度可以达到微米，令人感到惊奇的是操作非常简单，即使操作者并不熟悉测量操作。该测量机所使用的测量软件Binocus一键式软件具有用户友好的界面操作方式，操作者在使用它几个小时后就可以测量复杂的工件。
· 主要特征:

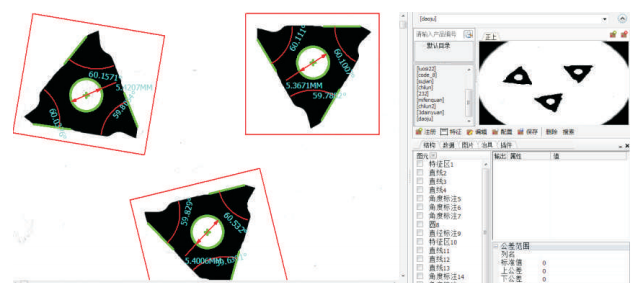

1) 自动图像配准功能，无需定位工件，无需夹具，产品随便摆放，实现自动识别测量；可同时识别多个测量工件并进行测量，输出结果；
2） 图像传感器采用进口高清500万像素CCD，与之搭配的Gige千兆以太网卡（传输率：1G/S）使得成像清晰、画质细腻；
3）采用进口双侧远心镜头，搭配平行远心透射光（透射系统）、可程控四分区环形无影落射灯（落射系统）、同轴落射光及低角度无影落射光（选配光源），保证所需测量之产品成像的真实性，稳定性及观察性，使得测量数据非常接近真实值，且重复测量数据也非常平稳，让操作者不会因为数据差异较大而对测量之结果产生怀疑。
4）采用Binocus技术生产的仪器控制器（分为内置和外置两款），可直接与Binocus软件搭配，从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单，操作得心应手。
5）整机内部骨架及工作台采用航空铝型材，保证仪器的稳定性；外罩采用ABS吸塑胶壳，天然无毒，整洁美观。
6）采用Binocus专业级一键式测量软件，功能强大，操作直观，加上国内软件工程师的测试及调整，使得软件操作更加人性化；且我们承诺，可根据客户提出之测量要求，进行相应软件修改。
· 性能指标 Performance Specifications
行程范围(mm)
| 外形尺寸(mm)
| 主机重量 (Kg)
| 被测工件最大重量 (Kg)
| ||||
X | Y | Z | Lx | Ly | Lz | ||
300 | 200 | 200 | 650 | 910 | 1002 | 280 | 20 |
拼接误差 (mm) | 最小读数 (mm) | ||||||
±5+L/200 μm | 0.1 | ||||||
· 环境条件要求 Environment Specifications:
测量机室温度要求： | |
房间温度 (温控间) | 20±5℃ |
温度梯度(时间) | 5 °C /24h |
测量机室湿度要求： | |
空气相对湿度 | 25-75％ |
电源要求： | |
电压 | AC100~240V 50/60Hz |
频率 | 50/60 Hz |
振动要求： | |
测量机不能放置在重型机床设备附近，或基础不牢固的地面。 | |
备注：满足环境条件要求的方法具体可参考《机房施工指南》
A. 软件系统 Software System
· Binocus一键式测量软件
1） 软件通过面补偿校证，测量标准件重复精度可达0.001mm，重复测量产品精度可保证<0.005mm；
2） 软件基本设置（如校证数据，摄像机参数设置，光源设置及比例尺参数）都保存在config文件中，直接调用便可使用，不需客户进行前期繁琐设置。
3） 编程简单，类似于二次元手动测量的操作模式，完成编程以后，直接注册保存为产品名称，路径可根据客户意向保存，调用程序的时候，点击编程名称，图片区会显示相应程序产品的照片，方便客户识别是否是所需调用的程序，另外增加了“查找”功能，在查找区域输入程序名字，软件会根据输入的文字逐渐找到相应程序；且保存好的程序不会因为软件或电脑变更而无法使用，当更换电脑或重装软件以后，将之前的编程打开便可使用，不需做任何设置。
4） 软件测量功能强大，除基本的画线、画，距离、角度、半径直径测量外，还增加求最高点、求交点、轮廓扫描，电子卡尺、面积、轮廓度、最长距、最短距、中心距等的功能。
5） 增加了同一个产品不同面域分别编程功能，同一个产品编好程序以后，在它的子目录下可以另外保存如：正上、左侧、右侧等六个面域名称，调用一个程序即可测量同一个产品的不同面域，甚至可以在仪器工作台上将同款产品摆放成不同面域，然后直接调用子目录下面域程序，软件便可进行相应测量。
6） 编程修改简单，如果之前编好的程序有问题或者产品有设变，可以将程序调出来，点击“编辑”功能键，进行程序修改，改好以后点击“保存”即可。

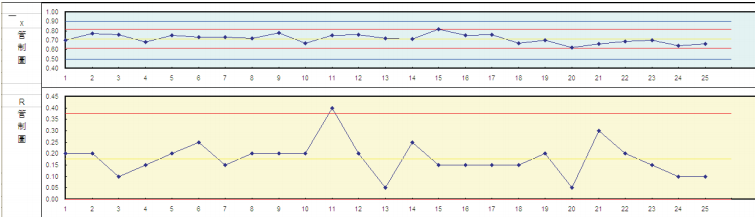

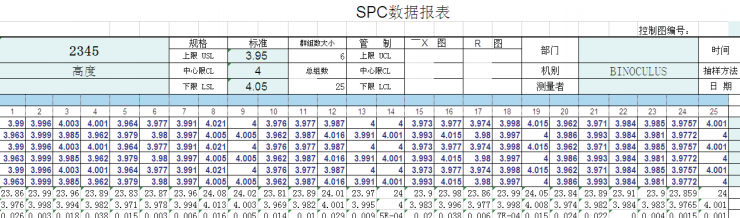

7） 报表功能强大，可以设置产品公差，自动判断合格与不合格；可以进行CPK分析；可以将设置好的常用表格保存在“公共报表”里，用的时候直接调出；可以将客户自己做好的EXCEL母表导入到报表里，直接将测量数据输出到指定单元格并在报表里得出分析。报表保存格式为：PDF、DOC、XLS、TXT等。

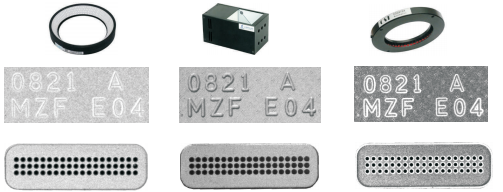

8） 多种照明光源可选择，使可测产品范围更广泛：除了标配的100*100平板光（目前市面上一键式常用透射光照明）外，底灯可选配平行远芯光源；上灯除标配360无死角LED无影灯外，还可选配同轴光和低角度光，全方位解决各种产品测量时所需照明光线。
A. 用户现场的测量机安装
艾尔玛负责测量机的安装、调试以及测量机安装现场的最终验收。所有的包装箱都需要在宾努克斯工程师监督和认可的情况下才能开启。
只有当满足了供货方在《机房施工指南》中所要求的环境条件，才能进行测量机的安装。
需方必须提供相应的机器吊装设施及内部运送和拆装所需的人力资源，供方负责机器吊装设施及内部运送和拆装过程中的技术指导。
B. 培训
Binocus一键式快速测量软件培训在机器安装现场进行，时间为2人1天
II. 宾努克斯介绍
· 宾努克斯科技（佛山）有限公司的前身宾努克斯公司BINOCUS（SINCE ,2001），总部位于伦敦，2005年6月8日在中国佛山设立影像测绘仪研发中心，进入中国内地生产影像测绘仪的国际专业品牌。
· “宾努克斯（BINOCUS）”曾多次获得政府相关部门的科技与创新奖励，并在影像测量技术方面取得了多项专利，一直以来在技术上领跑影像测量行业。其产品已广泛应用在通信、电子、汽车、塑胶、机械加工等行业，并且能够根据用户的特定 需求，快速提供用户定制化的产品和解决方案，成为中国领先的影像测量机供应商之一，不断带领中国影像测量行业屡创新高。
· 宾努克斯在2005年6月设立了大陆第一个研发基地，2006年1月在中国大陆建立销售服务中心，现在在深圳、上海、江苏、天津、成都、浙江、佛山、台湾等国内首要城市设立多个销售服务分公司。
· 宾努克斯在2006年成为顺德高新技术企业协会会员单位，2016年成为容桂街道高新技术种子企业，所研发的Swift系列一键式快速测量仪成为广东省科学技术厅首批创新产品。

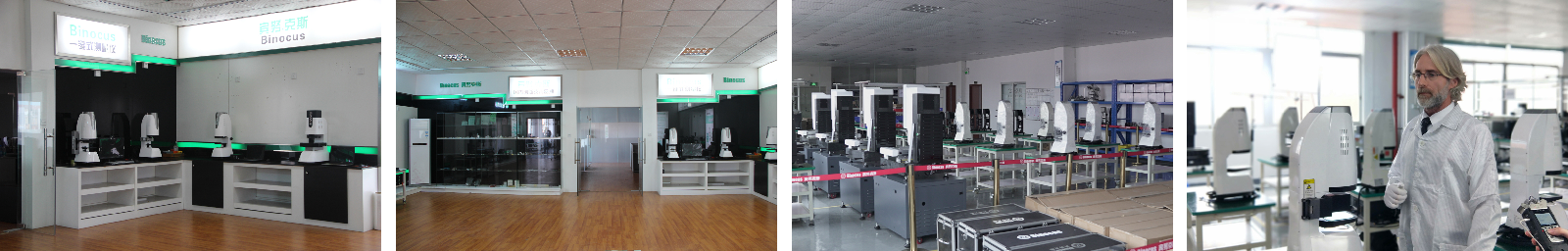

宾努克斯（佛山）工厂展厅、车间
II. 宾努克斯在中国的部分用户
IV. 我们将提供完善的售后服务
宾努克斯是中国最早期研发快速测量软件,设备的专业制造厂商，最早期进入中国内地生产影像测绘仪的国际专业品牌。
宾努克斯所有机型均配备binocus专业级测量软件，严把质量关，向客户提供最优的产品。
宾努克斯在2005年6月设立了大陆第一个研发基地，2006年1月在中国大陆建立销售服务中心，现在在深圳、上海、江苏、天津、成都、浙江、佛山、台湾等国内首要城市设立多个销售服务分公司, 可为客户提供快速的本地化技术支持和服务。
宾努克斯除了在国内有销售网点外，同时在、韩国、中国台湾、马来西亚均开设了销售公司，网络逐渐扩大。
对用户的服务承诺来源于宾努克斯完善的体系，宾努克斯采用多层次管理及协调机制在人员及备件上保障多点支持：
1、 第一层——贴身保障：广东本地服务人员，随时响应用户需求，避免长途调配，提供整个区域内的常规备件储备及区域的人员调配支持，可以保障常用备件24小时内到达
2、 第二层——区域间合作：与昆山办事处、武汉办事处之间实现服务备件及人员共享。
3、 第三层——公司总部支持：佛山总部拥有一支灵活的服务支持团队，对各区域进行柔性支持；佛山总部是制造厂，拥有稳定的制造能力，随时保证用户需要的备件源源不断。
华南地区有宾努克斯公司超过500台的测量机，用户对使用操作、维修、售后服务及质量等方面反映应良好。
测量机运行后如有故障，无论是否在保修期内，随时接受电话咨询和电话指导服务，如果电话指导无法解决问题，可在4小时内回复用户，24小时内到达用户现场，特殊紧急情况下，可在8小时内到达用户现场。
我们除了提供完善的培训服务以外， 还定期的对客户进行回访及举办客户操作人员技术交流会， 组织我们的客户在一起， 同我们的专业的应用工程是共同谈论学习软件应用的技巧和知识，这些交流对提升客户仪器设备的使用有重大价值。我们终生提供宾努克斯设备的技术支持和服务，对于我们的客户，我们将提供优惠的服务和备件供应.
宾努克斯设立客户关怀中心，全国统一服务热线: 400-586-686为客户提供无微不至的关怀。
