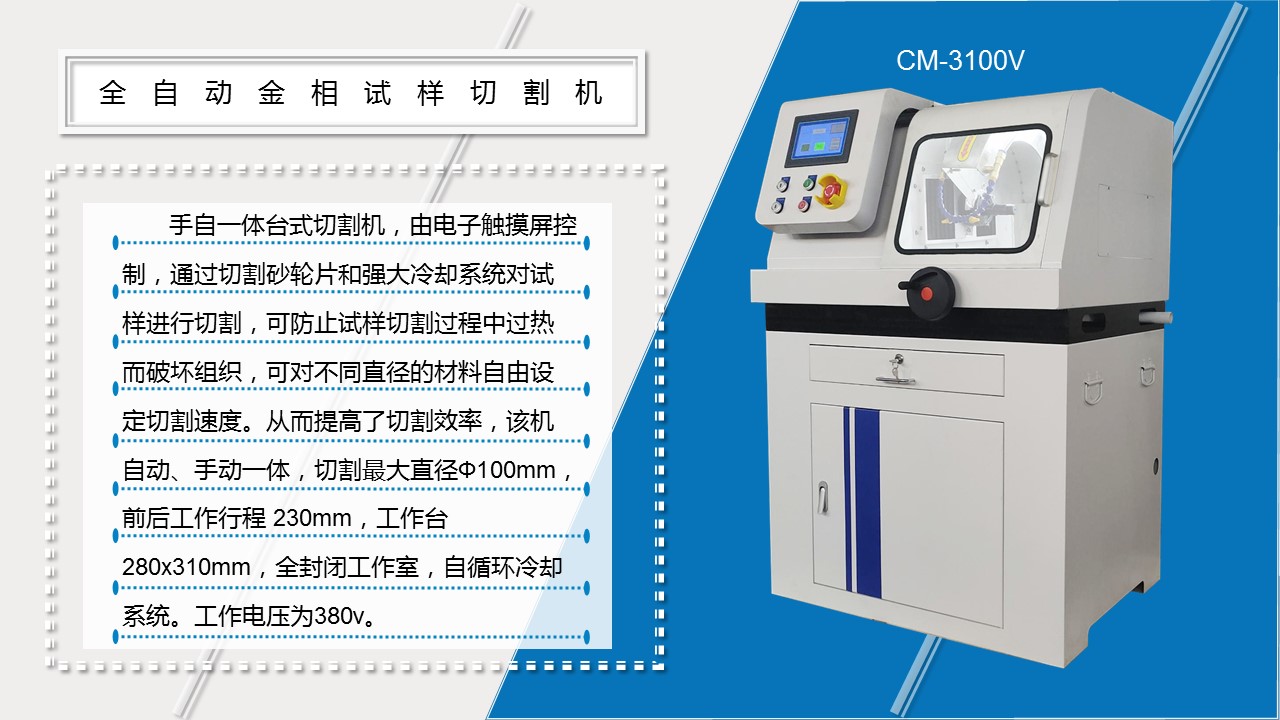

CM-3100V全自动金相试样切割机
一、概述
本型切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验的制样设备之一。
二、技术指标
1、钢壳体 | 8、封闭式切割 |
2、超大切割室 | 9、取样结束切割刀自动复位功能 |
3、手动/自动双重切割方式 | 10、切割前可预调进刀速度 |
4、屏显式控制系统，直接选择切割速度 | 11、主机、冷却系统一体式 |
5、自动2通道冷却系统，避免试样块烧 | 12、工作台Y向移动行程200mm |
6、实时跟踪显示进刀深度（液晶数显） | 13、进刀行程任意设定（0-135mm） |
7、模式化编程更适合批量切割取样 | |
技术规格 | |
切割室外壳 | 钢板 |
最大切割直径 | 100mm（管材） |
进刀深度跟踪 | 液晶数显 |
切割台尺寸 | 280X310mm |
切割片规格 | 350X2.5X32mm |
夹持台规格 | 左右虎钳式夹具 |
切割方式 | 手动/自动 |
送给方式 | 任意调节（手，自两用） |
切割速度 | 0-3mm/s,自动切割方式可以选择：间歇式切割（金属工件）、连续切割（非金属工件）、前进后退式切割 |
进刀距离 | 任意设定（0-135mm） |
复位方式 | 自动复位 |
冷却系统 | 自动（水冷通道） |
水箱容量 | 60L |
主轴转速 | 2100r/min |
电机功率 | 3KW |
机台形式 | 台式 |
外形尺寸 | 950×880×1500mm |
电源 | 380V、50Hz AC3相，需客户使用25A以上空开，不得使用民用插头。 |
重量 | 280KG |
标准配置 | |
主机 | 一台 |
冷却系统 | 一套 |
随机工具 | 一套 |
推进夹具 | 一套 |
金相专用切割片 | 一片 |
技术文件 | 说明书一份、合格证一份、保修卡一份 |
其他 | |
特殊工件可定做：圆盘夹具、齿条夹具、万能夹具 | |
