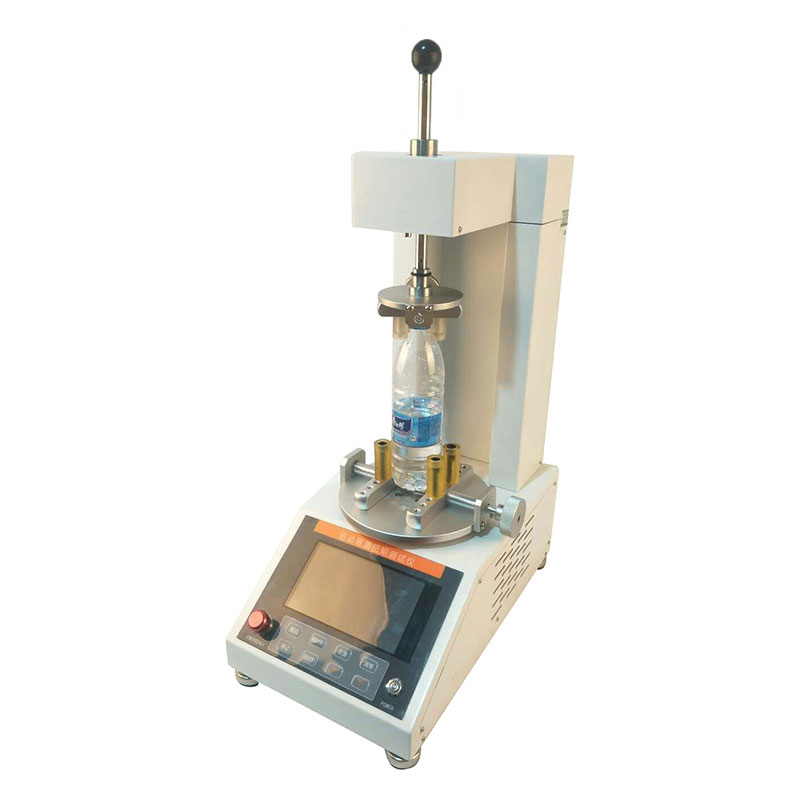

AC系列自动瓶盖扭矩测试仪
AC系列自动瓶盖扭矩测试仪
一、概述
1.主要用途及适用范围
自动瓶盖扭矩测试仪是一款自动测试扭矩值的自主研发产品，采用先进电子技术与精准机械传动相结合的原理，
取代了以往通过人工开启或锁紧瓶盖测试扭矩值所带来的误差，符合国家标准GB/T 17876规定的技术要求。配置
高精度扭矩传感器，实现精准加载与定位。适用于检测各种瓶类、吸嘴类、软管类等包装产品的瓶盖锁紧、开启
的扭矩值，例如：药用玻璃瓶、药用塑料瓶、儿童安全盖、饮料瓶、矿泉水瓶、奶瓶、油桶等。是各饮料、瓶类
制作生产厂家以及研究机构、质检机构、大中企业检测产品质量的首选产品。
2.测试原理
将被测物的瓶身和瓶盖分别固定在测试仪配备的夹具上，并夹紧。底端夹具与测试仪箱体内的扭矩传感器相连。
启动仪器后，上端夹具夹紧瓶盖开始旋转，带动瓶身，从而传动到扭矩传感器，测试出瓶盖顺时针或者逆时针旋
转所需要的扭矩值。
二、规格参数
型号 | 1 | 2 | 3 | 5 | 10 | |
扭矩量程(N.m） | 1N | 2N | 3N | 5N | 10N | |
最大测试范围/ 最小分度值 | N·m | 1.000/0.001 | 2.000/0.001 | 3.000/0.001 | 5.000/0.001 | 10.00/0.01 |
Kgf·cm | 10.20/0.01 | 20.40/0.01 | 30.60/0.01 | 51.00/0.01 | 102.0/0.1 | |
Lbf·in | 8.85/0.01 | 17.70/0.01 | 26.55/0.01 | 44.25/0.01 | 88.5/0.1 | |
测量精度 | ±1% | |||||
角度精度 | 1°/ 100° | |||||
夹持范围 | 18mm-146mm (小夹具6mm-60mm） | |||||
自动旋紧速度 | 3-90deg/s（可调） | |||||
操作温度 | 0℃~35℃ | |||||
存储温度 | -20℃~70℃ | |||||
湿度 | 无凝露可到80% | |||||
外形尺寸 | 440*255*1050mm | |||||
净重 | 约32kg | |||||
电源 | AC 220V 50Hz或 AC 110V | |||||
三、 产品特点
1. 测量瓶盖的扭矩值（松紧力值）、角度值、顺逆时针双向测量等。
2. 三种扭矩单位:N.m、Kgf.cm、Lbf.in。
3.精度
角度精度：1°/100°（单位：deg）
扭力精度：±1%
4.电压：输入AC220V/AC110V。
5. 自带RS232接口，可连接电脑使用上位机控制及实时曲线。
6. 四种测量模式：手动模式、自动峰值模式、重复模式、扭力角度模数。
7. 运行速度：3-90deg/s。
8. 过载保护，保护力值为满量程的120% 。

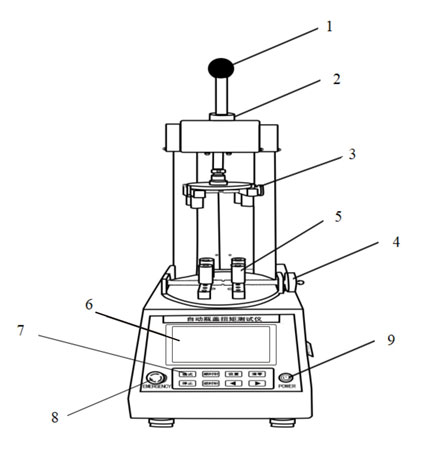

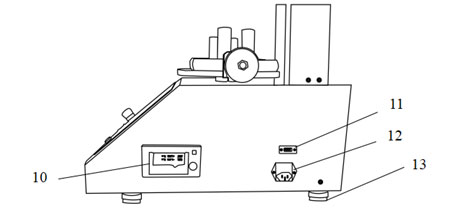

四、产品整体结构
1.旋转轴 | 2.限位套 | 3.测量盘夹具（小） | 4.测量盘夹具（大） | 5.橡胶柱 |
6.液晶显示屏 | 7.按键面板 | 8.急停开关 | 9.开关按钮 | 10.打印机 |
11.通讯接口（RS232) | 12.电源插座 | 13.底脚 |
五、随机附件
序号 | 配件名称 | 规格 | 使用量/单位 |
1 | 仪器 | 1台 | |
2 | 电源线 | - | 1根 |
3 | 说明书 | - | 1份 |
4 | 合格证 | - | 1份 |
5 | 保修卡 | - | 1份 |
6 | 数据光盘 | - | 1个 |
7 | 通讯数据线 | RS-232转USB | 1根 |
8 | 内六角扳手 | 5mm | 1把 |
9 | 内六角扳手 | 8mm | 1把 |
10 | 热敏打印纸 | 57*30mm | 1卷 |
